電機測功機是一種傳統的電機試驗裝置，由加載器、轉速測試裝置、轉矩測試裝置以及一些輔助設備組成，另外一般通過電參數測試儀來測量電機的的輸入電壓、電流、功率等參數。電機測功機在傳統的測功系統中應用比較多，目前逐漸被其他智能化測功系統代替。

一、電機測功機原理

　　電機測功機的原理很簡單，通過電參數測試儀來測量電機的輸入功率，通過轉速、扭矩測試裝置來測量轉速、扭矩信號，根據軸功率計算公式P=Tn/9549計算出電機的軸功率，最后軸功率與輸入功率之比就是電機的效率。

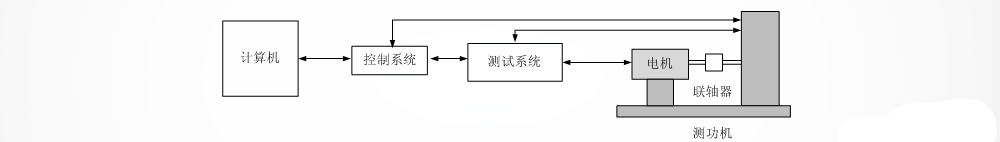

測功機測試原理圖

二、電機測功機的局限性

1、輸入功率的測試精度低

　　一般的電參數測試儀采樣率非常低，對于通過專用變頻器輸出PWM信號來驅動和控制電機的變頻調速系統，輸出的PWM信號載波頻率可達幾十kHz，需要用高采樣率、高帶寬的功率測量儀器才可以實現電機輸入功耗的準確測量，一般的電參數測試儀精度完全不能滿足需求。

2、動態測試范圍非常有限

　　被測電機必須與當前扭矩傳感器測量范圍匹配，否則精度會非常差。

　　電機試驗包括空載、堵轉、負載等試驗，所以扭矩傳感器的范圍必須覆蓋從空載數據到堵轉之間所有的測試范圍才能保證精度，但是實際上扭矩傳感器在其額定扭矩值的20%左右已經沒有精度可言了。

3、測試速度慢

　　電機測功機的定義是測試電機穩定狀態下對應參數，若偏離了“穩定狀態”，就會產生的誤差。而電機穩定需要較長的穩定時間，導致測試速度非常慢。

三、典型的電機試驗系統解決方案

　　目前的電機試驗系統實現了全自動測控，對于變頻器供電的變頻調速系統也實現了高精度的測量，用兩臺同樣電機對拖實現的加載方式安裝更簡單，控制更便捷。
